CASADI Q
Módulo plegable de acero. Llega comprimido, se despliega en sitio y queda cerrado el mismo día.
- Exterior
- 5800 × 2460 mm
- Plegado
- 330 mm
- Panel
- EPS 50 mm
- Cobertura
- México
Medidas de catálogo fijas: el módulo se entrega con las dimensiones y acabados indicados en esta ficha.
Qué es
CASADI Q es un módulo plegable: la estructura viaja plegada sobre su propio piso y en sitio se levantan los paneles laterales largos y después los paneles de cabecera. No requiere obra previa más allá de una superficie firme y nivelada.
Especificaciones
Medidas fijas de catálogo del sistema plegable.
- Product ID
- CASADI-Q-001
- Sistema
- Casa contenedor plegable
- Dimensiones exteriores (L×A×H)
- 5800 × 2460 × 2420 mm
- Dimensiones interiores (L×A×H)
- 5680 × 2335 × 2300 mm
- Dimensiones plegado (L×A×espesor)
- 5800 × 2460 × 330 mm
- Configuración
- 1 puerta y 2 ventanas
- Panel de muro
- Panel sándwich EPS de 50 mm
- Piso
- Tablero MGO de 18 mm
- Estructura
- Acero con piso integrado
- Acabado
- Blanco
- Instalación eléctrica
- Incluida: centro de carga, contactos, apagadores y luminarias
- Cobertura
- México
Parámetros de desempeño
- Vida útil de diseño
- 10 años
- Resistencia al viento
- 0.50 kN/m²
- Aislamiento acústico
- Reducción ≥ 20 dB
- Clasificación al fuego
- Clase A
- Impermeabilidad
- Drenaje libre en los cuatro lados
- Resistencia sísmica
- Grado 8
- Carga viva de piso
- 2.0 kN/m²
- Carga viva de techo
- 1.0 kN/m²
- Carga por contenedor
- 14 unidades por 40HQ
Especificación de materiales
Estructura inferior
- Viga larga inferior
- Tubo cuadrado galvanizado 60 × 120 × 1.3 mm
- Viga corta inferior
- Tubo cuadrado galvanizado 60 × 60 × 1.3 mm
- Vigas secundarias y soportes
- Tubo cuadrado galvanizado 40 × 40 × 1.2 mm
- Placas de izaje
- 105 × 165 × 10 mm (4 pzas)
- Tablero de piso
- Óxido de magnesio ignífugo 2375 × 1134 × 18 mm
Marco lateral
- Travesaño lateral
- 25 × 40 × 55 × 1.1 mm
- Perfiles y cubiertas
- Perfil plegado 1.0–1.2 mm
- Bisagras
- Bisagra galvanizada
- Panel de muro
- 1065 × 2860 mm; EPS 10 kg/m³ 50 mm; lámina de acero color 0.25 mm a dos caras
Frente y cabecera
- Marco frontal y trasero
- 25 × 40 × 55 × 1.2 mm
- Perfil de puerta y umbral
- 2140 + 870 mm; espesor 1.0 mm
- Puerta metálica
- 860 × 1970 mm, cerradura esférica
- Ventanas
- PVC-acero 930 × 1110 mm, vidrio simple con mosquitero (2 pzas)
Estructura de techo
- Marco de techo
- Tubo perfil P 60 × 40 × 55 × 1.2 mm (5800 y 2380 mm)
- Viga secundaria de techo
- Tubo cuadrado galvanizado 40 × 40 × 1.2 mm (5 pzas)
- Aislamiento térmico
- Fibra de vidrio
- Lámina de cubierta
- 1020 × 2375 mm, espesor 0.3 mm
- Plafón
- Panel 831
Sistema eléctrico
- Centro de carga
- Tablero con interruptores termomagnéticos
- Cableado
- Cableado oculto en muros y techo
- Contactos y apagadores
- Contactos y apagadores empotrados
- Iluminación
- Luminarias de techo LED
Configuración estándar. Cualquier cambio o mejora — pisos, paneles, puertas, ventanas o adiciones — se cotiza por separado.

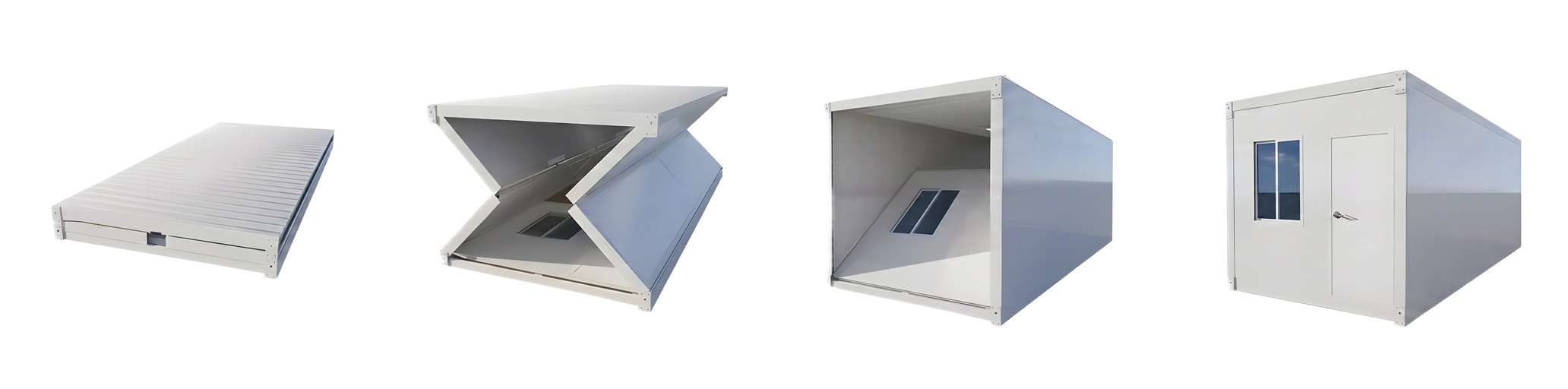

Secuencia de instalación
Secuencia observada en la instalación del módulo plegable.
1 · Recepción y posición
El módulo llega plegado y se coloca sobre superficie firme y nivelada.
2 · Apertura del techo
Se libera y levanta el techo del conjunto plegado.
3 · Paneles laterales
Se giran a posición los paneles laterales de 5.80 m en ambos lados.
4 · Cabeceras
Se levantan los paneles de cabecera de 2.46 m que cierran el módulo.
5 · Ventanas y marcos
Se montan marcos y ventanas y se fijan con tornillería galvanizada.
6 · Cierre y herrajes
Se instalan puerta y cerradura y se revisa el sellado perimetral.
Características
Plegado en transporte
Viaja comprimido, lo que reduce volumen de flete por unidad.
Montaje con herramienta básica
Atornillado y ajuste manual; sin soldadura en sitio.
Módulos combinables
Varias unidades se alinean para formar frentes más grandes.
Reubicable
Se puede plegar de nuevo para mover el módulo entre frentes.
Galería
Unidades CASADI Q desplegadas en planta.
Preguntas frecuentes
CASADI llega en flat-pack y se arma componente por componente. CASADI Q llega plegado sobre su piso y se despliega.
CASADI Q o CASADI 20 FT
CASADI 20 FT llega en flat-pack y se arma pieza por pieza; CASADI Q llega plegado y se despliega. Si el proyecto necesita rotar módulos entre frentes de obra, CASADI Q reduce el tiempo de montaje y desmontaje.
Ver CASADI 20 FT¿Cuántos módulos necesitas?
Comparte ubicación, cantidad y fecha requerida; el equipo CASADI responde con propuesta y logística desde Sabinas, Coahuila.
